Element xmcda:point / abscissa
Namespace No namespace
Annotations
The abscissa of a point.

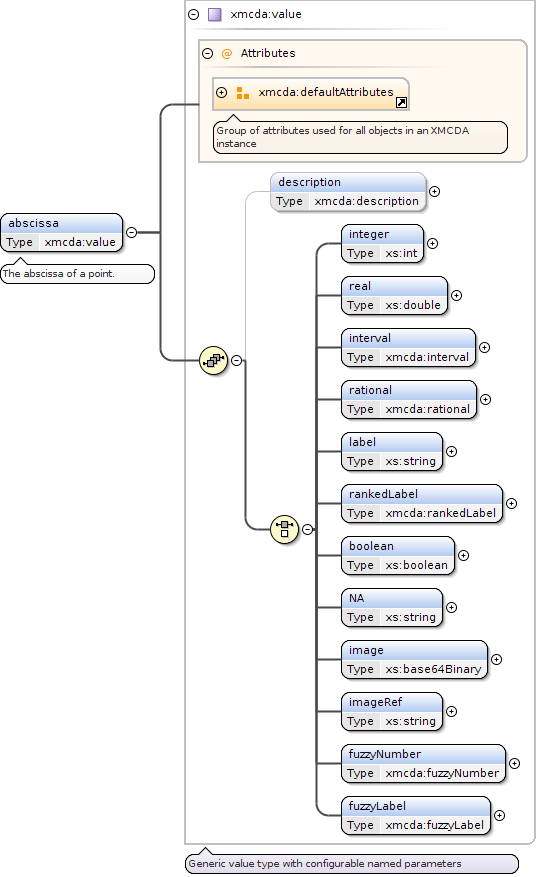

Diagram
Diagram XMCDA-2_2_3_xsd_Attribute_Group_xmcda_defaultAttributes.tmp#defaultAttributes XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_description XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_integer XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_real XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_interval XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_rational XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_label XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_rankedLabel XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_boolean XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_NA XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_image XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_imageRef XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_fuzzyNumber XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_fuzzyLabel XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value
Type xmcda:value
Properties
content complex
Model
Children NA, boolean, description, fuzzyLabel, fuzzyNumber, image, imageRef, integer, interval, label, rankedLabel, rational, real
Instance
<abscissa id="" mcdaConcept="" name="">
  <description>{0,1}</description>
  <integer>{1,1}</integer>
  <real>{1,1}</real>
  <interval>{1,1}</interval>
  <rational>{1,1}</rational>
  <label>{1,1}</label>
  <rankedLabel>{1,1}</rankedLabel>
  <boolean>{1,1}</boolean>
  <NA>{1,1}</NA>
  <image>{1,1}</image>
  <imageRef>{1,1}</imageRef>
  <fuzzyNumber>{1,1}</fuzzyNumber>
  <fuzzyLabel>{1,1}</fuzzyLabel>
</abscissa>
Attributes
QName Type Use
id xs:string optional
mcdaConcept xs:string optional
name xs:string optional
Source
<xs:element name="abscissa" type="xmcda:value">
  <xs:annotation>
    <xs:documentation>The abscissa of a point.</xs:documentation>
  </xs:annotation>
</xs:element>
Element xmcda:point / ordinate
Namespace No namespace
Annotations
The ordinate of a point.
Diagram
Diagram XMCDA-2_2_3_xsd_Attribute_Group_xmcda_defaultAttributes.tmp#defaultAttributes XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_description XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_integer XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_real XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_interval XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_rational XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_label XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_rankedLabel XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_boolean XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_NA XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_image XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_imageRef XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_fuzzyNumber XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value_fuzzyLabel XMCDA-2_2_3_xsd_Complex_Type_xmcda_value.tmp#value
Type xmcda:value
Properties
content complex
Model
Children NA, boolean, description, fuzzyLabel, fuzzyNumber, image, imageRef, integer, interval, label, rankedLabel, rational, real
Instance
<ordinate id="" mcdaConcept="" name="">
  <description>{0,1}</description>
  <integer>{1,1}</integer>
  <real>{1,1}</real>
  <interval>{1,1}</interval>
  <rational>{1,1}</rational>
  <label>{1,1}</label>
  <rankedLabel>{1,1}</rankedLabel>
  <boolean>{1,1}</boolean>
  <NA>{1,1}</NA>
  <image>{1,1}</image>
  <imageRef>{1,1}</imageRef>
  <fuzzyNumber>{1,1}</fuzzyNumber>
  <fuzzyLabel>{1,1}</fuzzyLabel>
</ordinate>
Attributes
QName Type Use
id xs:string optional
mcdaConcept xs:string optional
name xs:string optional
Source
<xs:element name="ordinate" type="xmcda:value">
  <xs:annotation>
    <xs:documentation>The ordinate of a point.</xs:documentation>
  </xs:annotation>
</xs:element>
Complex Type xmcda:point
Namespace http://www.decision-deck.org/2019/XMCDA-2.2.3
Annotations
A point via an abscissa and an ordinate.
Diagram
Diagram XMCDA-2_2_3_xsd_Complex_Type_xmcda_point.tmp#point_abscissa XMCDA-2_2_3_xsd_Complex_Type_xmcda_point.tmp#point_ordinate
Used by
Model
Children abscissa, ordinate
Source
<xs:complexType name="point">
  <xs:annotation>
    <xs:documentation>A point via an abscissa and an ordinate.</xs:documentation>
  </xs:annotation>
  <xs:sequence>
    <xs:element name="abscissa" type="xmcda:value">
      <xs:annotation>
        <xs:documentation>The abscissa of a point.</xs:documentation>
      </xs:annotation>
    </xs:element>
    <xs:element name="ordinate" type="xmcda:value">
      <xs:annotation>
        <xs:documentation>The ordinate of a point.</xs:documentation>
      </xs:annotation>
    </xs:element>
  </xs:sequence>
</xs:complexType>
